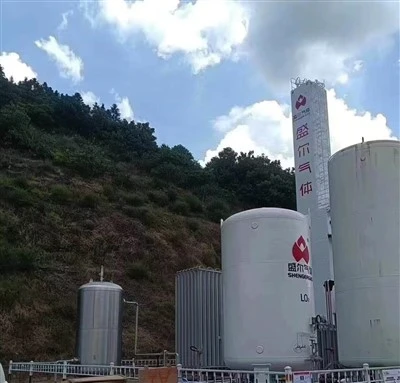

Cryogene luchtscheiding Cold Box-eenheid

Bij de aanschaf van grote luchtscheidingsinstallaties staat roterende apparatuur zoals compressoren en expanders vaak centraal. Maar het onderdeel dat feitelijk de scheidingsefficiëntie en de bedrijfskosten op de lange termijn bepaalt, heeft helemaal geen bewegende delen - de cryogene koelbox met luchtscheiding. Zijn taak is eenvoudig: koude energie vasthouden in een kleine ruimte en zuurstof en stikstof scheiden op basis van het kookpunt. Maar zodra de temperatuurgradiënt in de kolom afwijkt, er koude energie lekt of het ontwerp van de verdeler tekortschiet, worden alle stroomopwaartse zuiverings- en compressie-inspanningen tenietgedaan.

Hoe het werkt: niet 'koelend' maar gesloten-Koude energieregeling

Een cryogene koelbox met luchtscheiding genereert zelf geen koude energie. Het ontvangt koude energie van een turbo-expander of een extern koelsysteem en handhaaft een stabiel cryogeen veld (doorgaans -170 graden tot -190 graden) in een geïsoleerde behuizing. Lucht wordt in de hoofdwarmtewisselaar gekoeld tot nabij het vloeibaarmakingspunt voordat deze de rectificatiekolom binnengaat, waar zuurstof en stikstof worden gescheiden op basis van hun kookpuntverschil.

Het echte probleem is niet het bereiken van koude temperaturen -, maar het stabiel houden ervan. Een temperatuurverschil van meer dan 2 graden tussen twee punten in de kolom zal kruis-laagzuiverheidsverontreiniging veroorzaken. Daarom ligt de kern van het ontwerp van een koelbox niet op de isolatiedikte, maar op de spanningsverdeling in de interne leiding en de beheersing van de zetting van perliet.

Prestatietabel

Technische parameters: vier verborgen indicatoren die u moet controleren voordat u koopt

• Drukval hoofdwarmtewisselaarkanaal: Nieuwe unit Minder dan of gelijk aan 15 kPa; voor elke stijging van 5 kPa daarboven stijgt het energieverbruik met ongeveer 3%.

• Drukval onderste kolom: Normaal bereik 15–20 kPa; als de temperatuur aanhoudend boven de 25 kPa blijft, geef dan prioriteit aan het controleren op perlietafzetting of vervuiling van de bak.

• Gasdruk in de coldbox-afdichting: Handhaaf een lichte positieve druk (50–150 Pa) met behulp van stikstof om het binnendringen van vochtige lucht en ijsvorming te voorkomen.

• Verpakkingstype: Gestructureerde draadgaaspakkingen (bijv. Mellapak) bieden een 25-30% hogere theoretische efficiëntie dan willekeurige pakkingen.

Energiestatistieken

Het specifieke energieverbruik dat door leveranciers wordt opgegeven, is doorgaans gebaseerd op de nominale belasting en de ontwerpomgevingsomstandigheden. Professionele kopers moeten twee extra curves aanvragen:

• Belasting versus vermogenscurve: vermogenstoename bij 70% belasting ten opzichte van het nominale punt. - Goed-ontworpen eenheden blijven binnen de 5%.

• Gevoeligheid koelwatertemperatuur: Wanneer het koelwater stijgt van 25 graden naar 32 graden, moet de vermogenstoename 8% of minder zijn.

Bij slechte ontwerpen kan het energieverbruik tijdens warme seizoenen met 15-18% stijgen. Op basis van 8.000 bedrijfsuren per jaar vertaalt zich dat in een extra miljoen kilowatt-uur.

Industriële toepassingen: vier typische scenario's met verschillende technische focus

• Staal en metallurgie: Vereist zuurstof van 2,0 MPa of hoger en ondersteunt snelle herstarts. - Cold Box moet binnen 6 uur een koude herstart verwerken.

• Steenkoolchemische industrie: grote vraag naar stikstof onder hoge-druk (6–8 MPa) - interne compressie bespaart voetafdruk en compressiefasen vergeleken met externe compressie.

• Elektronica en fotovoltaïsche systemen: Vereist een stikstofzuiverheid van 0,1 ppm O₂ of minder. - De koelbox moet een zuivere stikstofkolom en een totale koolwaterstofmonitoringpoort bevatten.

• Integratie van koude LNG-energie: het voorkoelen van lucht met LNG-verdampingskoude kan het energieverbruik met ongeveer 25% verminderen, maar de koelbox moet voedingstemperaturen onder -160 graden accepteren.

Aanpassingsvermogen

Standaard koelboxproducten zijn geschikt voor de meeste bedrijfsomstandigheden. De volgende drie items zijn echter ontwerpvariabelen- die kunnen worden aangepast:

1. Mondstukoriëntatie: Pas de richtingen van de procesmondstukken op de koelbox aan op basis van de bestaande interfacelocaties van de compressor en het pijprek ter plaatse, waardoor extra spoelstukken worden vermeden.

2. Toegang voor onderhoud: Reserveer mangaten op de schaal en toegang tot de interne verwijderbare lade om snij- en bijvulwerkzaamheden tijdens storingen te verminderen.

3. Instrumentdifferentiatie: Kopers kunnen zendermerken specificeren (Rosemount / Yokogawa / E+H), met bijpassende aanpassingen aan de diepte van de instrumentput op de koelbox om de responstijd op of onder 1,5 seconde te houden.

Dienstverlening

• Ontwerpfase: Zorg voor een 3D-analyserapport van thermische spanningen van interne koelboxleidingen (inclusief thermische spanningskaarten voor start-opstart- en afsluit-scenario's).

• Inbedrijfstellingsfase: Zet technici op-site in met erkende kwalificaties (bijvoorbeeld ASME-lascertificering) in plaats van alleen maar technici in bedrijf te stellen.

• Post-garantie: jaarlijkse lekdetectie met infraroodthermografie plus radar-gebaseerd scannen van perlietafzettingen, met een jaar- over- jaartrendvergelijkingsrapport.

Shenger Gas doet één ding anders: we passen de schotten van de vloeistofverdeler in de onderste kolom aan op basis van uw verwachte belastingsschommelingen en de jaarlijkse koelwatertemperatuurcurve. Geen extra kosten, maar betere zuiverheidsstabiliteit onder deellast. Elke cryogene koelbox met luchtscheiding wordt geleverd met een prestatie-envelopdiagram - dat precies laat zien waar het energieverbruik en de zuiverheid veranderen. Als je om die details geeft, laten we het dan over de techniek hebben.
